什么是PIG清洗技术?
PIG清洗是一项应用较为广泛的管道防护、维持的技术,PIG清洗技术主要应用于管道内表面除垢、脱水、除锈、干燥及涂敷,是广泛应用于清除和预防管道内部结垢的清洗技术之一。该技术与高压水射清洗一样属于物理清洗技术,对管道无腐蚀作用,也对周围环境不会产生污染,适宜作为常规操作定期进行。PIG是由特殊的聚氨酯材料制成的形如子弹的清洗材料,有很好的弹性韧性。在管道线路中的弯头、T形三通管接头和弯曲管道部分都能容易通过,并且具有抗拉伸力、抗剪切强度高和很好的耐磨性,能在较高压力和温度下进行清管而不损坏。PIG的一般收缩率为5%-50%,最大可达65%。可连续通过90度的标准弯头、变径管、180度的回转弯头、阀门和管接头等处。
PIG清洗技术的优势
作为应用广泛的清洗技术之一,PIG清洗技术也有较为明显的优势:
1、设备相对较为简单、经济效益想多较高。
2、适合于对较长管道的清洗,可应用于清洗几公里以至几十公里的长管道,可在较短时间内完成清洗。
3、应性范围广:PIG清洗可应用与各种管道的清洗、除垢、脱水、除锈、干燥。
4、可应用多层清洗方式:使用PIG清洗可以在管道清洗过程中分别在两个PIG之间充入清洗用化学药剂、漂洗水或空气,分别完成清洗、漂洗或干燥过程,通过多层清洗可使清洗工艺大大简化,可节约大量的药品和设备,经济上更加节约。
5、清洁环保:单PIG清洗技术同样不会对周围环境产生污染,对管道无腐蚀。
6、适应性广。一般情况下,各种管道都可以用PIG清洗。
7、适合于对超长管道的清洗。几公里以至几十公里的长管道,用PIG清洗能在较短时间内完成清洗。
8、可采用多层清洗方式。使用PIG清洗可以在管道清洗过程中分别在两个PIG之间充入清洗用化学药剂、漂洗水或空气,分别完成清洗、漂洗或干燥过程。使清洗工艺大大简化,可节约大量的药品和设备,经济上更加节约。
9、设备简单、需用人员少、经济效益高。
三、PIG清洗设备组成

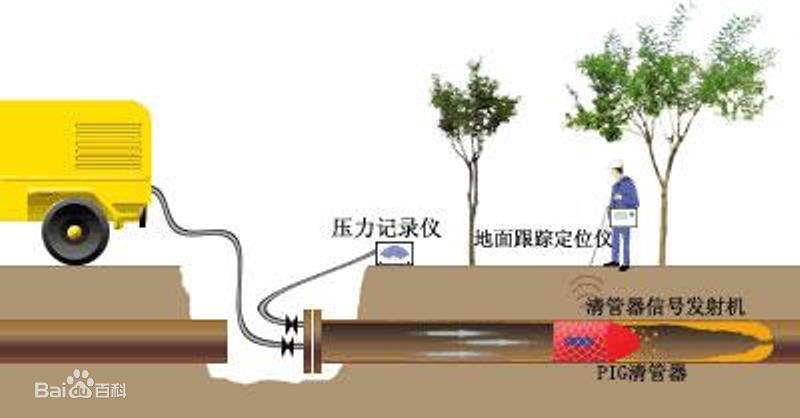

PIG清洗设备主要包括由PIG、PIG发射接收器、PIG检测设备等几个部分组成。
PIG是由聚氨酯材料制成的形如子弹的清洗装置,有很好的弹性韧性。具有较好抗拉伸力、强度较高的抗剪切和很好的耐磨性,能在高压力和高温度环境下对管道进行清洗,并且不损坏管道,PIG在管道线路中的弯头、T形三通管接头和弯曲管道部分都能容易通过;PIG发射接收器通过液压泵或空气压缩机产生的液压或气压作用使PIG在管道中行走,利用PIG与管道壁间的摩擦进行清污;PIG检测设备通过检查发射和接收的PIG流量来确定PIG在管道中的行走位置、掌握PIG行进中的状态,并能监视升压现象的发生,发现和防止PIG堵塞事故。
PIG检测设备是安装在发射器和接收器上的信号控制器,其作用是在发射和接收时,检查发射和接收的PIG数量是否相等。流量计通过对PIG输送流体流量的计算,来确定PIG在管道中的行走位置。
通过连续测定和记录发射器、接收器的动态压力,可以掌握PIG行进中的状态,并能监视升压现象的发生以及能发现和防止PIG堵塞事故的发生。
PIG相关检测设备:
(1)、闭塞解析仪
通过闭塞解析仪,选择合适的测试位置进行测试可对管线内的结垢情况(闭塞率和分布规律)有一个大概了解,以便为选择合适尺寸的PIG材料提供较为精确依据。
(2)、压力监测装置
清洗过程中需密切关注发射器和接收器上测压装置的压力的变化,由此可判断管内结垢情况和PIG运行状况,为后续PIG材料尺寸的选择和介质压力、流量的调节提供依据。一般管线清洗时,通过压力表或压力记录仪进行压力监测。
(3)、PIG定位装置
PIG定位装置可以将在管道中运行的PIG材料与地面接收装置有效的联系起来,从而可以比较准确地判断PIG材料的运行状况或停滞的位置。我公司采用的PIG定位装置可以将PIG材料的停滞位置准确在±20cm的范围。
(4)、PIG通过指示器
当PIG通过管道指定位置时,该仪器可以准确记录通过某一位置的时间,为PIG材料的快速定位提供准确的测试范围。
PIG通过指示器分为三类:机械信号指示、电信号指示和机电联合指示。一般垂直与管道安装,位于管道的顶部。
(5)、动力源及推动介质
动力源是提供适宜的动力来推动输送介质,是保证PIG顺利运行的关键。根据我国的实际情况,水、空气、油或其它输送液体介质均可作为动力源的推动介质。
