排水管道CCTV及QV检测工程


管道的检测是进行修复和合理养护的前提,目的是了解管道内部状况。

根据管道内部状况,可以确认管道是否需要修复和修复应采用何种工法,可以科学地制订养护方案。对于人员可以进入的大管径管道,从经济上考虑,可以派施工人员直接进入检查记录。而对于人员无法进入的管道,必须采用其他方法。现今使用最普遍的检测工具是管道闭路电视检测系统(Closed-Circuit Television)(简称CCTV),是专门应用于地下管道检测的工具。

该系统出现于20世纪50年代,到该世纪80年代此项技术基本成熟。通常,CCTV系统安装在自走车上,可以进入管道内进行摄像记录。技术人员根据检测录像,进行管道状况的判读,可以确定下一步管道修复采用哪些方法比较合适。针对管内水位较高的情况,CCTV不能有效地拍摄水下的情况,声纳系统可作为补充,扫描出水下的积泥、异物和重大结构损坏情况,基本解决了CCTV的不足。 

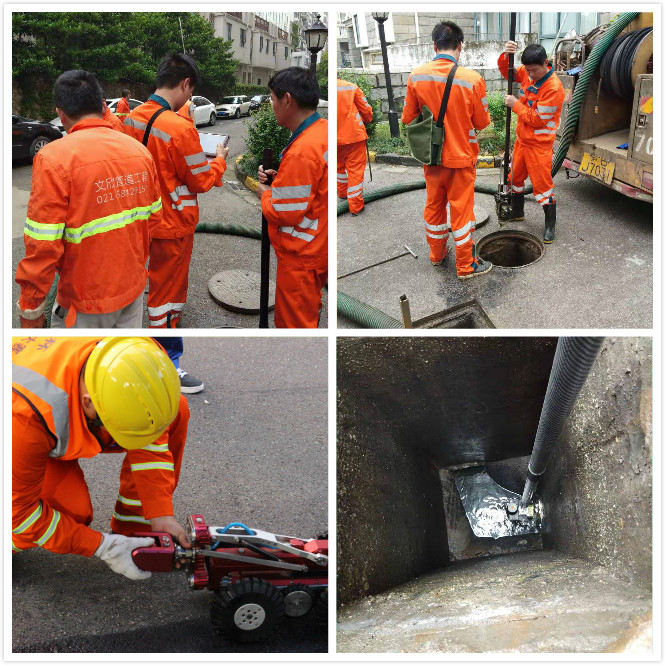

现今生产制造CCTV检测系统的厂商很多,例如:IBAK公司、Per Aarsleff A/S公司、Telespec、Pearpoint与Radiodetection等等。虽然CCTV检测系统种类繁多,但是其功能大同小异。通常,CCTV系统公司有自走式和牵引式两种。近年来,由于自走式CCTV系统操作技术日趋成熟,该系统已经成为主流。CCTV操作人员在地面远程控制CCTV检测车的行走,并进行管道内录像拍摄。相关的技术人员根据这些检测录像,进行管道内部状况的判读与分析,以确定下一步管道修复采用哪种修复方法比较合适。 

国内应用现代检测系统的城市较少,上海、北京等大城市近两年已作了不少的尝试。非鹏公司在管道CCTV检测方面已经走在全国的前列,完成了大量的检测工项目,受到广大业主的一致好评。国外一些发达国家上世纪50年代就已开始了研究,现已形成较完整的技术体系,不少国家已建立了技术标准。各个国家的做法或标准并不相同,其中英国WRC(水务研究中心)标准、丹麦标准和日本标准具有一定代表性。除了有标准,许多国家还颁布法规文件,真正将这一事业纳入法制化轨道。比如英国就规定了排水管道依据管龄的长短,每隔1-5年 就要检查一次。

日本则规定一般10年一次,管龄超过30年的,每隔7年查一次。上海市水务局也正在起草法规性文件,对管道的检测主体、周期和经费等作出了规定。除了排水管道,上海的自来水、煤(天然)气管道也开始使用CCTV作检测。 

管道检测分为结构状况检测和功能性状况检测两大类。结构性状况指管道本身的状况,例如管道接头、管壁、管基础状况等等,该项指标与管道的结构强度和使用寿命密切相关; 功能性状况指管道运行中出现的状况,例如管道上集结油脂、管内泥沙沉积等等,它与管道的通水能力相关,通常可以通过管道养护疏通而得到改善,对管道的寿命影响不大。 

CCTV的基本设备包括有:(1)摄影机;(2)灯光;(3)电线(线卷)及录影设备;(4)摄影监视器;(5)电源控制设备;(6)承载摄影机的支架;(7)牵引器;(8)长度计算器。 

一般进行CCTV检测前需进行管道清洗工作,去除管内脏物,保证拍摄到效果良好的视频录像。现今,管道清洗通常采用高压清洗车进行。

清洗车将管内的淤泥、沉积砂及污物等清除并将管内表面清洗干净,最后用清洗车的真空泵将汇集在窨井内的淤泥等吸除干净。

CCTV检测作业时,通常是从上游窨井向下游窨井方向进行。当管内污水超过管径的20%时,通常需要对管道进行封堵、抽水。

现今国外通常采用橡皮气囊进行封堵,这种方法施工速度快、经济可靠。
